DF-AC

系统构成

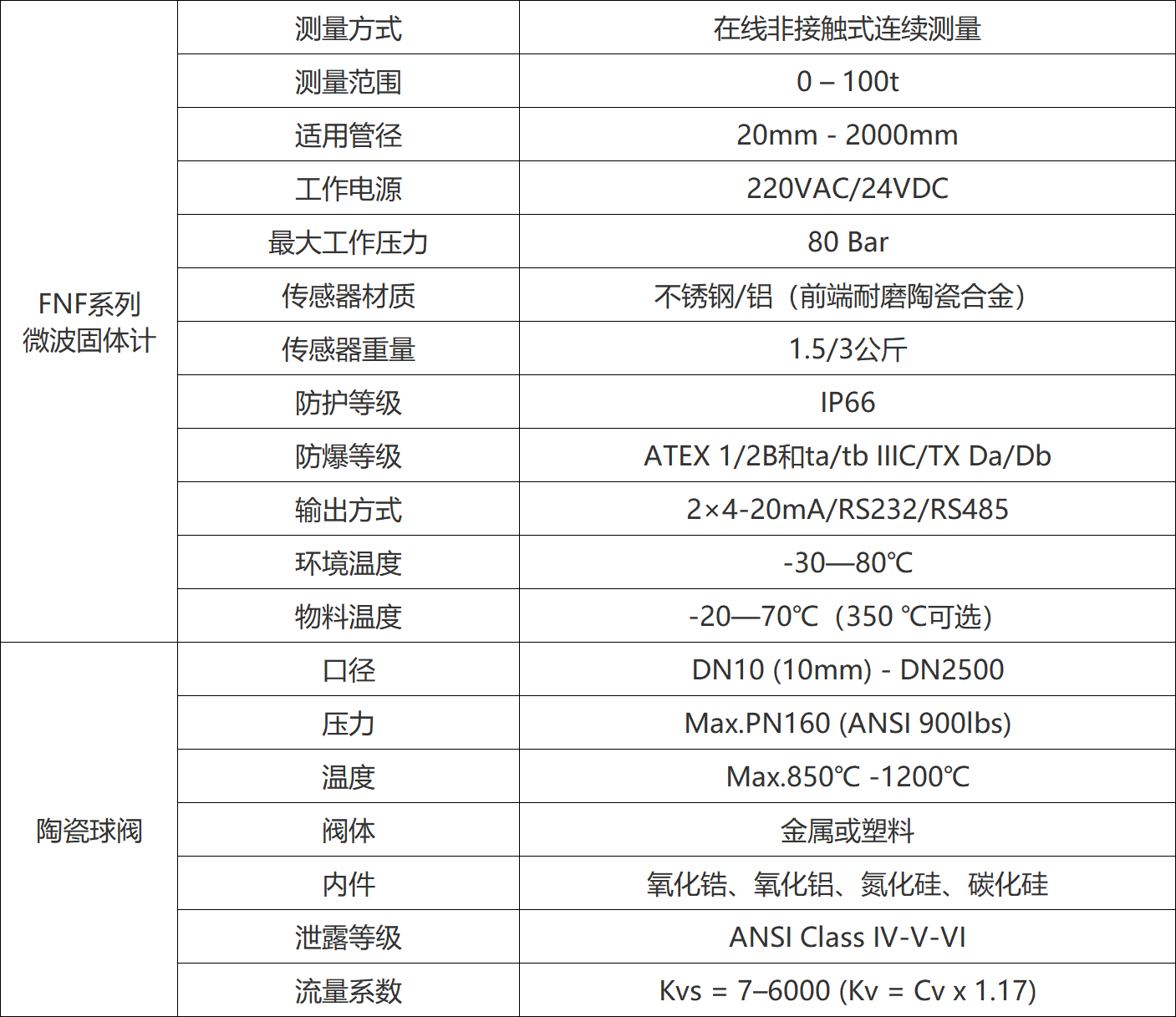

技术参数



DF-AC微波固体

测量方式·在线非接触式连续测量

测量范围·0 – 100t

适用管径·20mm - 2000mm

工作电源·220VAC/24VDC

最大工作压力·80 Bar

传感器材质·不锈钢/铝(前端耐磨陶瓷合金)

传感器重量·1.5/3公斤

防护等级·IP66

防爆等级·ATEX 1/2B和ta/tb IIIC/TX Da/Db

输出方式·2×4-20mA/RS232/RS485

环境温度·-30—80℃

物料温度·-20—70℃(350 ℃可选)

陶瓷球阀

口径·DN10 (10mm) - DN2500

压力·Max.PN160 (ANSI 900lbs)

温度·Max.850℃ -1200℃

阀体·金属或塑料

内件·氧化锆、氧化铝、氮化硅、碳化硅

泄露等级·ANSI Class IV-V-VI

流量系数·Kvs = 7–6000 (Kv = Cv x 1.17)





技术特点



♢无需维护

♢温度补偿装置

♢管道内温度可测

♢探头可在线拆装

♢底端耐磨合金陶瓷

♢根据管道实际情况设定阈值

♢在线监测管道煤粉流量、流速质量

♢探头发射高频微波测量值更加精确稳定





安装示意



探头在安装时只需在管道上开出一个直径为30mm的圆孔,并将底座焊接,传感器通过螺纹连接,



注意:微波测堵仪探头垂直于煤粉支管;微波测堵仪朝向与煤粉支管水平





工艺应用点
